一、 车辆概述
指挥车用于消防救援工作，可在救援期间**部到达现场进行指挥工作，是以车辆 为载体的移动消防**系统设备。我公司已完成近百例各类改装车的设计、制作，对各 类底盘车的改制积累了较多的改装设计和制作的经验、逐渐形成了成熟的改装技术和制 造工艺流程。在车辆改装中，未对底盘关键总成部件（如发动机、前桥、后桥等）进行 改动，不影响底盘的稳定性、平顺性、制动性，而对SUV车型的改装均优先采用无损改 装，不对车身钣金进行焊接，所有改装安装件均采用螺栓连接，保证改装件可拆卸，改
装后对原底盘结构没有任何改动。
北汽BJ40指挥车采用北汽底盘改装，保证工作人员拥有宽敞舒适的工作环境，并且 为系统的运行和维护提供符合技术要求的环境条件。通过专网快速建立与指挥**现场 的视频、音频、数据 通道， 实现可视化指挥， 用于现场指挥、图像釆集、处理和传输， 为
指挥人员提 供直观的现场图像和相关信息，实现各类案事件现场指挥。
该型应急通信指挥车可搭载装备：实时监控系统(含移动**务视频系统)、 广 播系统、照明及摄像设备、**示**报系统、无线通信系统(具备快速组网、远 程联网功 能) 、北斗/GPS 定位系统、边检查验系统； 有线通信设备、大屏幕显示 设备、图像釆集 传输系统(含移动**务视频系统) 、调音设备、现场办公系统及 设备、照明设备、供电
系统等。
消防通信指挥车具备通信组网功能和指挥通信与情报信息采集功能。通过高清晰、 低照度车载云台摄像机，可实现全天候、多方位、大范围的现场监控功能。通过车载硬 盘录像机，可以对现场的情况进行适时录像、录音记录，以便日后进行调查，并可通过 USB接口及数据端口与其他存储设备相连接，进行现场刻录，便于录像资料的及时、有 效保存。车载液晶电视可集中显示系统采集到的信息，便于**实时掌握事发现场的各
种情况，可以及时指挥调度，正确决策。
整车性能符合《机动车运行安全技术条件（GB7258-2017）》、《汽车外廓尺寸限 界（GB1589-2016）》、GB 50054-95 《低压配电设计规范》；整车外廓尺寸、轴荷及 质量应符合GB1589-2016《道路车辆外廓尺寸、轴荷及质量限值》的规定；整车设计满
足《消防通信指挥系统设计规范》（GB 50313-2013）。
1、设计方向：
（一）、指挥车是一种不同于其它改装车的特种车辆，要求机动灵活，性能可靠，通过 性好，反应迅速以及车体结构设计合理，要有足够的强度和抗弯扭变形的能力。
（二）、指挥车在布局设计上要合理，即要满足使用要求，车型设计要紧凑,同时功能 要齐全。
车体设计制造的目标：具有国内/外同类产品的**性、高稳定性和可扩展性，以 及“方便适用 ”性，具体分述如下：
车内可安装自组网指挥调度系统、便携式指挥箱、自组网手持台、单兵视频采集终 端、会议桌、沙发、发电机、便携式线缆盘等。

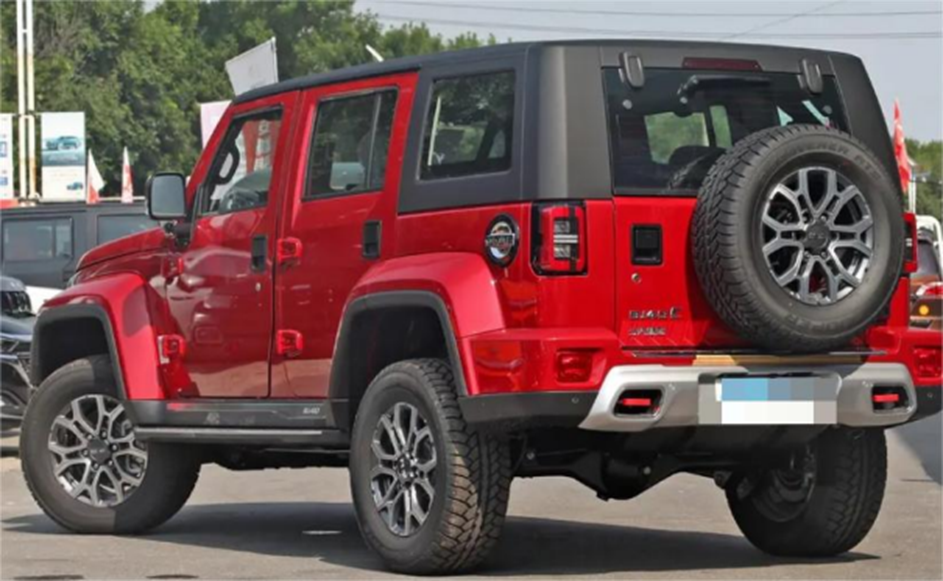

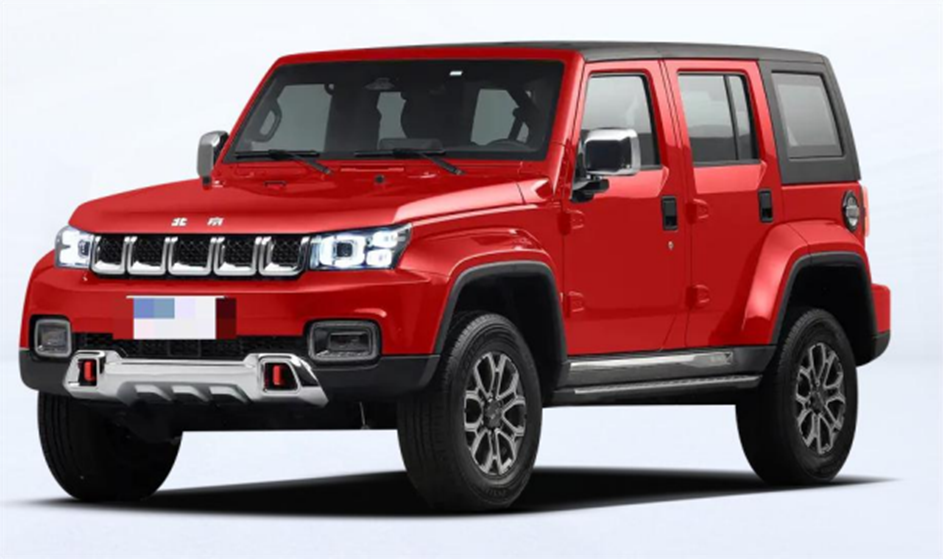

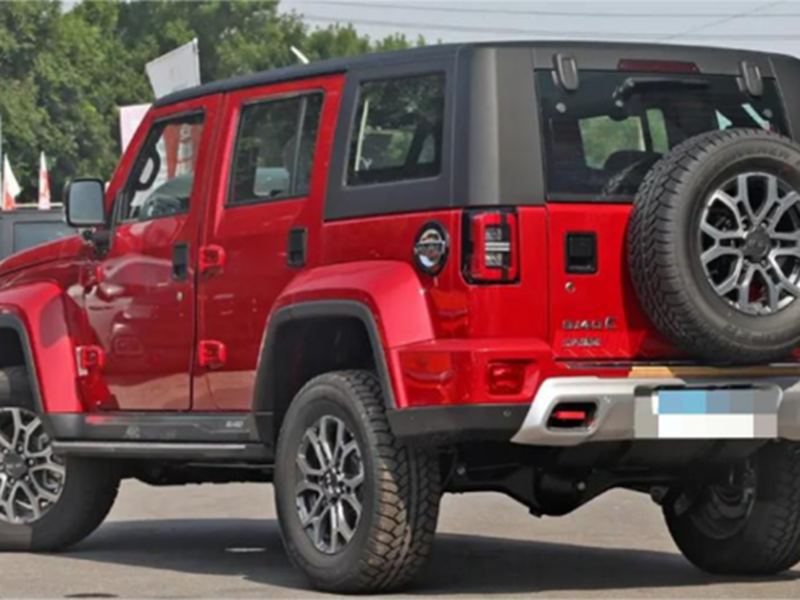

二、车辆外观

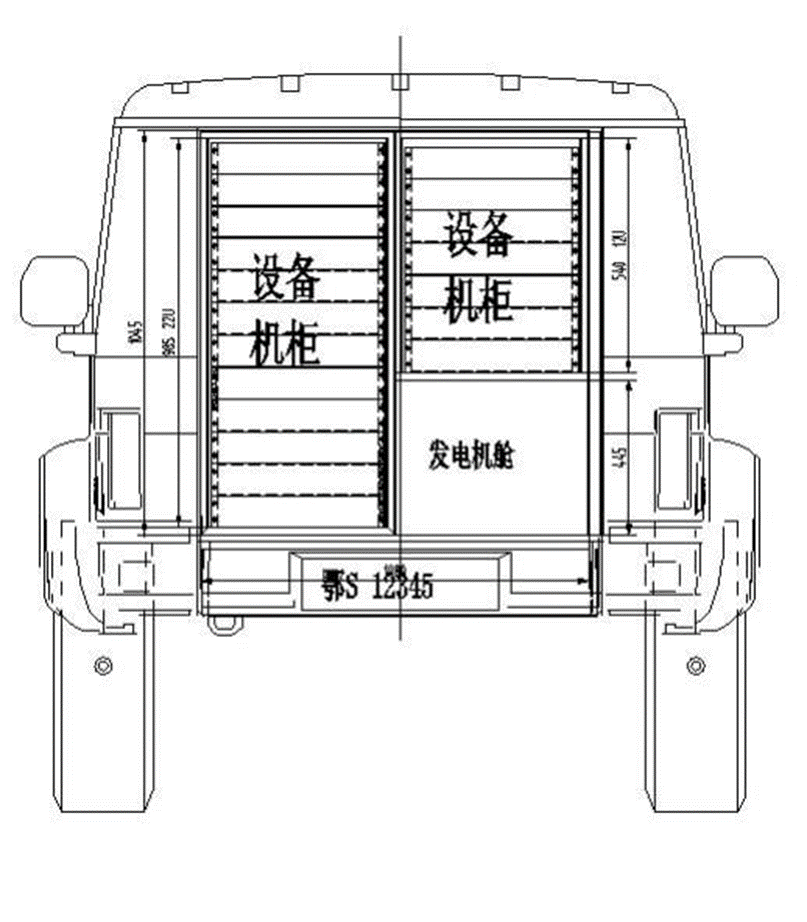

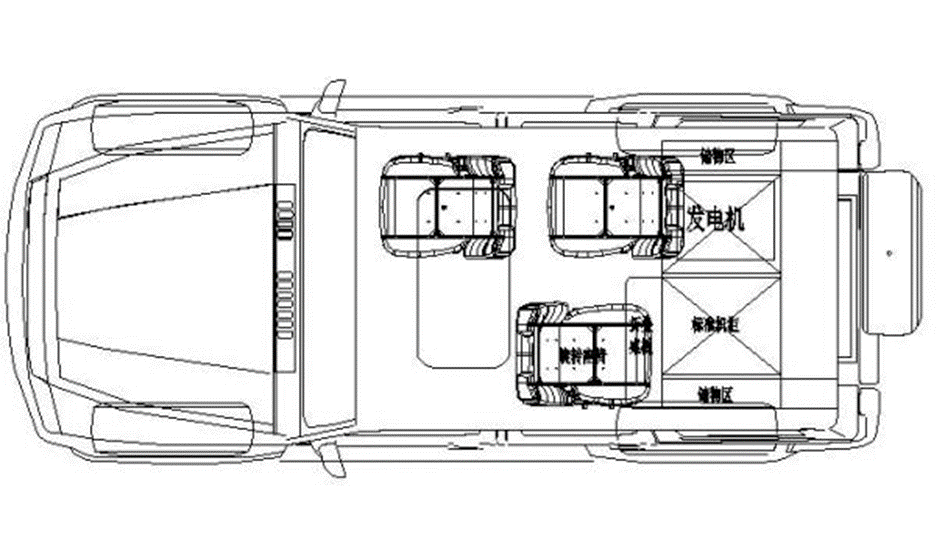

三、车辆改装设计
1、设计方向：
（一）、指挥车是一种不同于其它改装车的特种车辆，要求机动灵活，性能可靠，通过 性好，反应迅速以及车体结构设计合理，要有足够的强度和抗弯扭变形的能力。
（二）、指挥车在布局设计上要合理，即要满足使用要求，车型设计要紧凑,同时功能 要齐全。
车体设计制造的目标：具有国内/外同类产品的**性、高稳定性和可扩展性，以 及“方便适用 ”性，具体分述如下：
车内可安装自组网指挥调度系统、便携式指挥箱、自组网手持台、单兵视频采集终 端、会议桌、沙发、发电机、便携式线缆盘等。

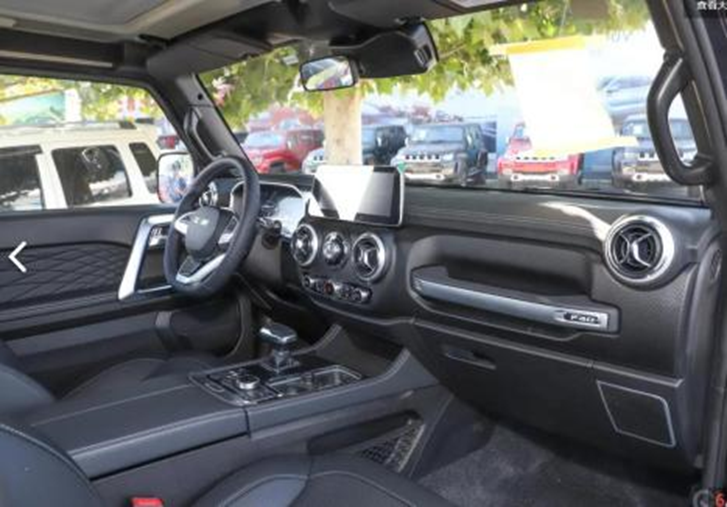

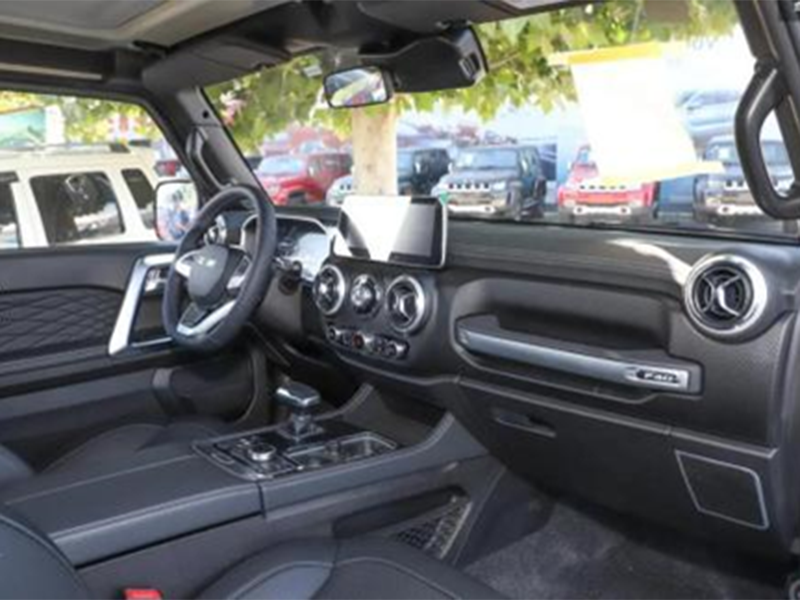

车辆内饰效果图

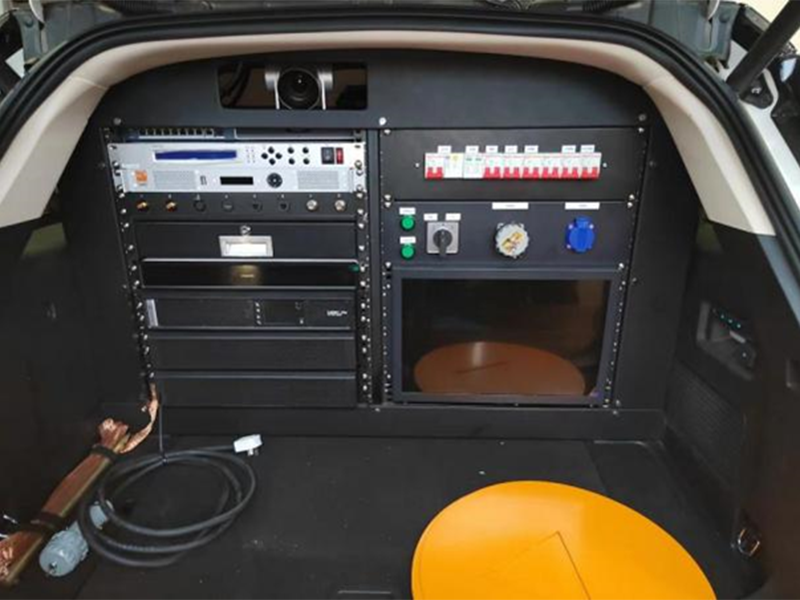

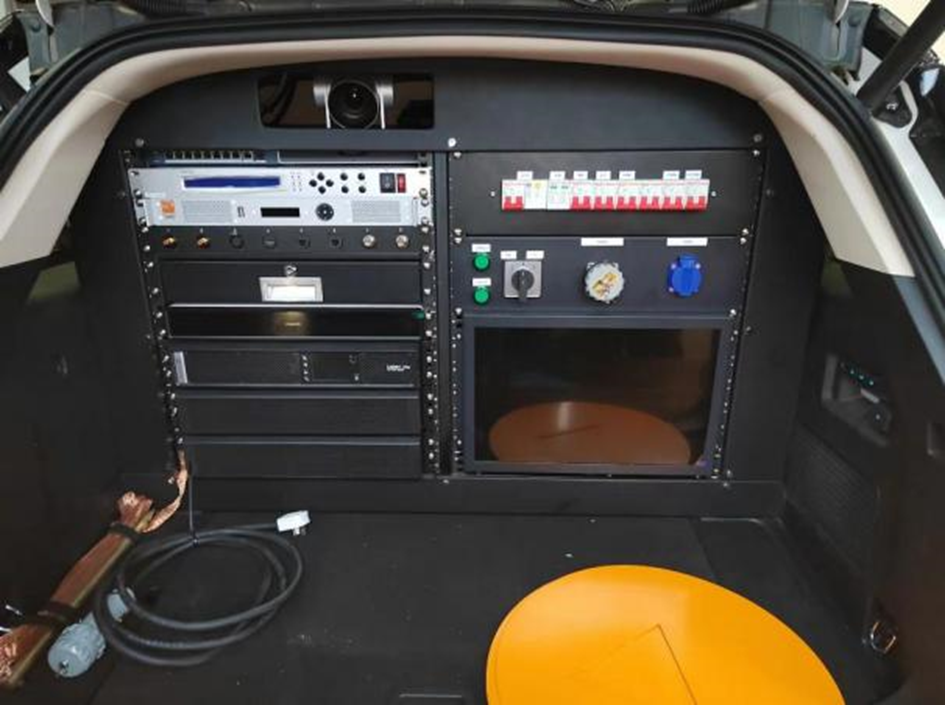

车辆内饰实景改装案例参考图
车辆内饰实景改装案例参考图
四、配置参数
|
项目 分类 |
设备名称 |
品牌 |
规格型号 |
数量 |
备注 |
|
底盘 |
北汽 |
BJ40 |
1辆 |
||
|
内饰 涂装 车体 外部 定制 |
软包皮革 |
程力定 制 |
程力定制 |
1套 |
整车内饰改制 |
|
车身隔热 发 泡填充 |
程力定 制 |
程力定制 |
1套 |
车内表面 30mm 聚氨酯发泡隔 热 |
|
|
整车外观 涂 装 |
程力定 制 |
程力定制 |
1套 |
标准 04 式公安喷涂或 11 式特**喷涂， 油漆， **徽、彩条， 喷字 |
|
|
低值易耗品、 非标件辅材 |
程力定 制 |
程力定制 |
1套 |
**材料 |
|
|
改制 部分 |
车身、车体局 部改制 |
程力定 制 |
程力定制 |
1套 |
预埋加强、加固、开孔 |
|
车顶平台 |
程力定 制 |
程力定制 |
1套 |
流线型平台，与车身造型相呼 应，铺设 防滑铝板 |
|
|
内饰 涂装 车体 外部 定制 |
软包皮革 |
程力定 制 |
程力定制 |
1套 |
整车内饰改制 |
|
车内 保障 系统 |
灭火器 |
华消 |
HX-2KG |
1只 |
2kg 干粉灭火器 |
|
车内照明 灯 |
启瑞 |
定制 |
1套 |
DC9-DC36V 宽电压供电， 额定 功率≤ 15W，光源： LED，白色 |
|
|
整车线束 |
程力定 制 |
程力定制 |
1套 |
高低压及信号线分离国标： JB/T8139QVR 线径： 1.5mm2/2.5mm2/4mm2 |
|
|
外接电源 |
程力定 制 |
程力定制 |
1套 |
外接电源航空接口、 30 米线盘 3*6mm2 |
|
|
车顶** |
启瑞 |
TBD-1200A-200W |
1套 |
1.2米 长排 LED 工字型**，二级发光 强度，集成 100W **报器 |
|
|
两侧爆闪 方 灯 |
启瑞 |
TBD-RA-L295 |
8只 |
红色 8，DC12V，P≤30W，LED 小型**， 二级发光强度 |
|
|
供配 电系 统 |
电瓶 |
骆驼 |
12V200A |
1块 |
12V/200A免维护电瓶 |
|
充逆变一体机 |
丽商 |
24V/6000W |
1台 |
24V6000W充逆变一体机 |
|
|
双电瓶隔离器 |
天涯同 行 |
12V/150A |
1台 |
12V150A双电瓶隔离器 |
质量** · 客户**上
 |
程力凯威·应急保障车专业厂
|
免维护电池 |
松下 |
12V38A |
8块 |
单块电压： DC12V，电池容 量：38AH |
|
|
UPS 电源 |
山特 |
C3KS |
1套 |
额定容量 3KVA，额定功率 2400W ，整机 效率 市电模式： 90%；电池模式：87% ， 外置 72V 电池组 |
|
|
发电机 |
神驰 |
SC6500i-O |
1台 |
额定功率5500W，**功率6000W |
|
|
图像 采集 取证 与传 输处 理系 统 |
云台一体机 |
欧克 |
T型云台摄像机 |
1套 |
数字高清 200万， 30倍光学变焦 0.01Lux，信噪 比大于 48dB，DC12V |
|
**机 |
欧克 |
一体化摄像机 |
1套 |
适用摄像机200万25倍变倍摄像机.1080P 主体材料： 铝合金，锁扣不锈钢视窗： 透明玻璃 顶部开盖式设计，方便顶载安装仓内设备 配备加热器、风扇、遮阳罩.雨刮 电源:DC12V±20% |
|
|
室内监控摄像 头 |
海康 |
海康威视 DS-2DC24 02IW-DE3 |
1套 |
400万像素2.5寸红外网络高清mini PTZ摄像机 |
|
|
硬盘录像机 |
海康 |
7808N-R2 |
1台 |
视频分辨率4K高清 视频制式HDMI/VGA 录像方式 手动录像、定时录像、移动侦测录像、报 **录像、动测或报**录像、动测和报**录 像 本地存储6TB |
|
|
5G路由器 |
宏电 |
Z1 |
1台 |
支持 WAN 、WLAN 、4G/5G 等多网同 时在线、多网备份切换 支持 WLAN AP/station 客户端功 能，实现** 1200Mbps 的无线局 域网传输速率 支持 3 个千兆 LAN ，1 个千兆 WAN 口 支持宏电自主研发多参数多功能组合 切换功能，实现多服务器的灵活快速 通信切换和单卡多运营商切换 |
|
|
移动 办公 系统 |
19寸车载显示 器 |
智显达 |
智显达19寸机架式 显示器 |
1台 |
19 寸，背光类型： LED，分辨 率：1920*1080，屏幕比例： 16:9，接 口类型：HDMI、VGA、BNC |
|
车载吸顶电视 |
车易得 |
车易得19寸车载吸 顶电视 |
1台 |
19 寸，背光类型： LED，分辨 率：1680*1050，屏幕比例： 16:9，接 口类型：HDMI、VGA、BN |
质量** · 客户**上
程力凯威·应急保障车专业厂
|
HDMI视频矩阵 |
讯维 |
讯维8*8 |
1套 |
8 路 HDMI 输入，8 路 HDMI 输 出 |
|
|
工控机 |
研华 |
研华车载工控机 |
1台 |
300W电源 研华AIMB-706G2 I7-9700 16G 512GSSD DVD光驱 USB键鼠套装 |
|
|
网络交换机 |
华为 |
华为二层交换机 |
1套 |
24口， 10M/100M/1000Mbps 自适应 |
|
|
集中** 系 统 |
讯维 |
XW-ZH9900 |
1套 |
采用667MHz主频的32位ARM内嵌式处理 器。 512M DDR内存，2G Flash闪存。 24路**可编程RS-232**接口。 8路**可编程RS-422/485**接口。 16路**可编程的红外发射(IR)接口。 8路弱电继电器(RELAY)接口。 8路数字输入/输出(I/O)接口。 3路双向RS-232/485串口。 |
|
|
广播 信息 宣传 系统 |
组合音响 |
普瑞声 纳 |
PreSonus Eris E3.5普瑞声纳 |
1套 1 |
3.5 英寸（89 毫米）Kevlar 低频换能器 1英寸（25毫米），高清晰度，丝制球顶， 高喊频换能器 |
|
车外功放 |
得胜 |
EBS-24M |
1台 |
带有前置放大器，具有2路话筒输入，其 中M1C1话筒带默音强插功能。便于紧急广 播，高低音可调。 ◆三路线路输入，两路线路输出，可接CD/ 音源及电话。 ◆话筒及线路、Mp3音量均可**可调。 ◆有短路、过载、过热、等保护 ◆八分区输出，每路分区可以**开关音 乐，USB数码显示屏，带收音机功能，USB 和SD卡槽。 ◆带蓝牙功能，带遥控功能，旋钮式分区 ****为继电器吸合方式。 ◆八分区旋钮式开关，工作状态一 目了 然。 ◆体积：485*470*1400mm |
|
|
车外音柱 |
得胜 |
EBS-45W |
4支 |
功率：45W 输入电压：70-100V 灵敏度：91db 频率响应：90-16000Hz |
|
|
数字调音台 |
爱凯特 |
爱凯特16*16 |
1台 |
**支持模拟通道 16 进 16 出和 1 路 USB 扩展录播通道，高品质的 21 级前置 放大电路，DSP 处理总线结构，内置反馈 消除器、噪声消除器、回声消除器等多种 功能 |
程力凯威·应急保障车专业厂
|
台面话筒 |
湖山 |
DS-E7 |
4支 |
支持48V幻象供电 方向性 超心型 拾音距离 0-50CM，**拾音距离为30CM 灵敏度 -36dB±3dB 频率响应 40Hz-19kHz 输出阻抗 小于200欧姆 |
|
|
车载 动中 通卫 星通 信系 统 |
静中通天线 |
星展 |
MOSKU1200 |
1套 |
Ku频段1.2米静中通卫星通信天线 |
|
功放 |
星展 |
40W |
1台 |
输入频率范围： 950~1450MHz输出频率范 围： 14.0~14.5GHz 输入阻抗：50 Ω 输 出功率(P1dB) ： ≥47 dBm |
|
|
LNB (低噪声放 大 器) |
星展 |
HS1058BF |
1个 |
输入频率： 12.25~12.75GHz输出频率： 950-1450MHz 增益： ≥60dB |
|
|
调制解调器 |
星展 |
STM-WX205-RT |
1台 |
业务通道中频频率： 950MHz-2150MHz； 网管通道中频频率： 950MHz-2150MHz； 业务传输速率：64Kbps-30Mbps； 网管传输速率： ≥1.7Mbps； 业务调制解调方式：**少包含 BPSK、 QPSK、8PSK、16APSK、16QAM 调制方式； |
|
|
配品配件 |
定制 |
1套 |
用于设备之间的连接 |
||
|
网络聚合终端 |
乾元通 |
定制 |
1套 |
支持公网、专网、卫星网链路传输，支持 无线链路与有线链路捆绑传输，**支持 7条链路聚合； |
|
|
系统集成服务 |
定制 |
1套 |
系统集成及调试服务 |
||
|
视频 会议 系统 |
会议终端 |
华为 |
华为TE40 |
1台 |
视频输入 1×HD-VI/DVI 1×HDMI/DVI（HDMI支持音频输入） 1×VGA/YPbPr 视频输出 2×HDMI/DVI（HDMI支持音频输 出） 1×VGA/YPbPr 音频输入 1×卡侬头（XLR） 2×RCA 1×阵列麦克风接口HD-AI 1×HDMI（支持音频输入） 音频输出 4×RCA 2×HDMI（支持音频输出） 网络特点 2×10/100/1000M LAN 1×Wi-Fi（内置） 1×PSTN 接口 2×USB 2.0 电源 AC 100-240V,50Hz-60Hz；DC 12V 主要参数 功耗:60W |
质量** · 客户**上
程力凯威·应急保障车专业厂
|
尺寸:435×265.5×72.5mm 重量:净重3.9kg |
|||||
|
会议摄像头 |
华为 |
华为VPC600 |
1台 |
镜头规格 238万像素1/2.8英寸 CMOS成 像传感器 视频输出像素 1080p 50/60、1080p 25/30、1080i 50/60、720p 50/60 镜头变焦 12倍光学变焦 + 12倍数字变焦 焦距 F = 3.9 to 46.8mm 光圈 F1.8 **水平视角 72 ° **垂直视角 44.5 ° 平移/俯仰速度 **平移和俯仰：2 °/s， **平移：80 °/s，俯仰：25 °/s **照度 2lux (50IRE，F1.8) 信噪比 59dB 快门速度 1/25～1/10000秒 白平衡 自动、手动 预设位数量 30个位置 图像模式 标准、 自然、鲜艳，风景 自动白平衡 全自动/一键取值/手动 自动曝光 全自动/光圈优先/快门优先/ 手动 自动聚焦 自动聚焦(AF) 输入电压范围 100V - 240V AC 50-60Hz 输出电压 12V DC 功率 < 20W 环境温度 -5℃ - 45℃ 尺寸 摄像机尺寸：234mm（长） ×163mm （宽） ×157mm（高） 重量 净重：1.7kg；毛重：3.3kg； |
