豪沃被服洗涤车

一、 车辆概述

被服洗涤车采用重汽ZZ1187N501GF1 底盘改装，主要由底盘、舱体、 洗涤**、水路系统、电气系统、油路系统等组成，被服洗涤车结构设计依据《QC/T453-2002 厢式运输车》、《机动车运行安全技术条件（GB7258-2017）》等相关标准，结合车底盘的 的具体指标，以整车承重、前后桥载荷等基本参数不超过规定值为原则，按照标准化、流程

化、模块化进行整体完善的设计。

结合被服洗涤车实际情况，车内分为洗衣、储存区，发电区，晾衣、挂衣区，车 辆箱体中部宽敞，空间大，可以同时两名人员操作，提高效率；可对作训服、战斗服、

和日常衣物等服装的进行洗涤、脱水和烘干、存储、晾挂。

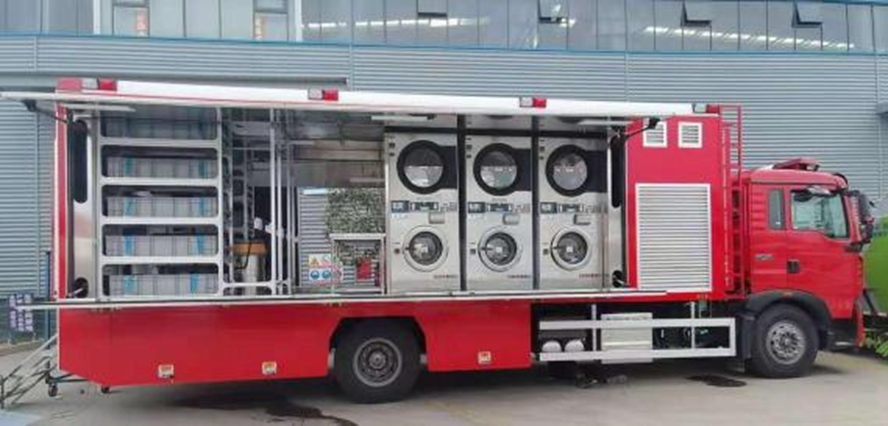

车厢前部装有登顶踏板。侧方装有活动登车梯，踩踏面采用冲孔板。厢体两侧板采 用双开翼门，采用液压油缸一键**，可实现展开、半展开作业，展开后下有多点支撑 平台。下翻踏板两侧靠边设置可拆卸扶手，车厢内部设置操作平台，可对衣物进行预处 理，操作平台采用折叠式。内饰采用不锈钢 304 材料，具有良好的防水、防潮及耐腐蚀

性能。底板采用表面经氧化处理的防滑花纹铝板，防水。

整车性能符合《机动车运行安全技术条件（GB7258-2017）》、《汽车外廓尺寸限界 （GB1589-2016）》、GB 50054-95 《低压配电设计规范》；整车外廓尺寸、轴荷及质量应 符合GB1589-2016《道路车辆外廓尺寸、轴荷及质量限值》的规定；整车设计满足《消防通

信指挥系统设计规范》（GB 50313-2013。)

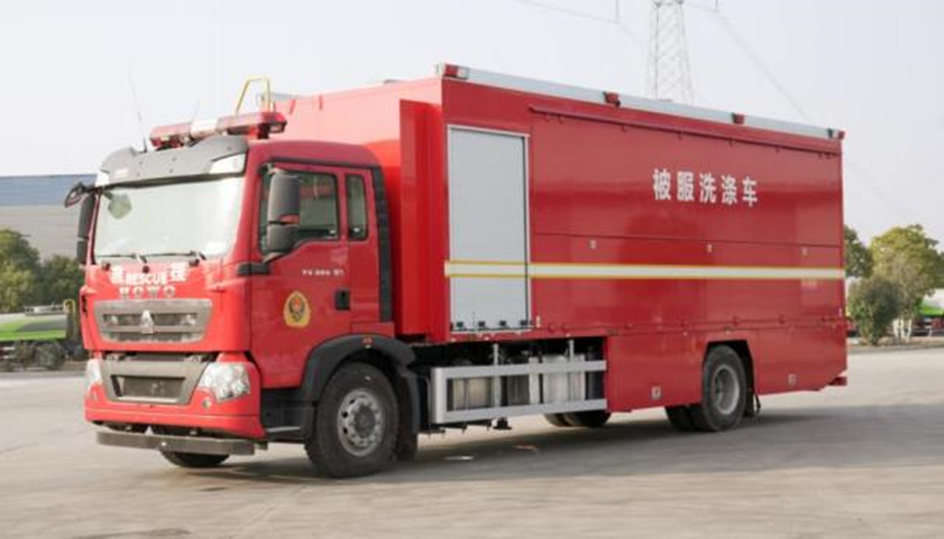

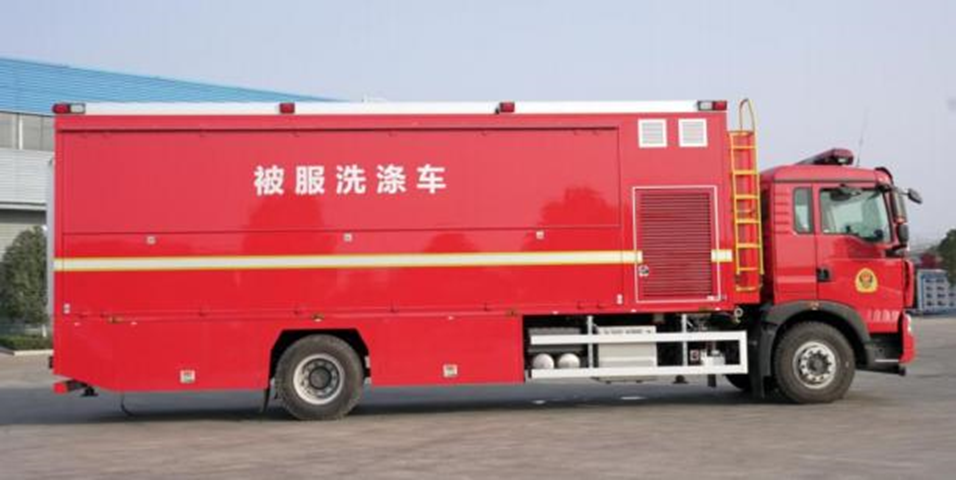

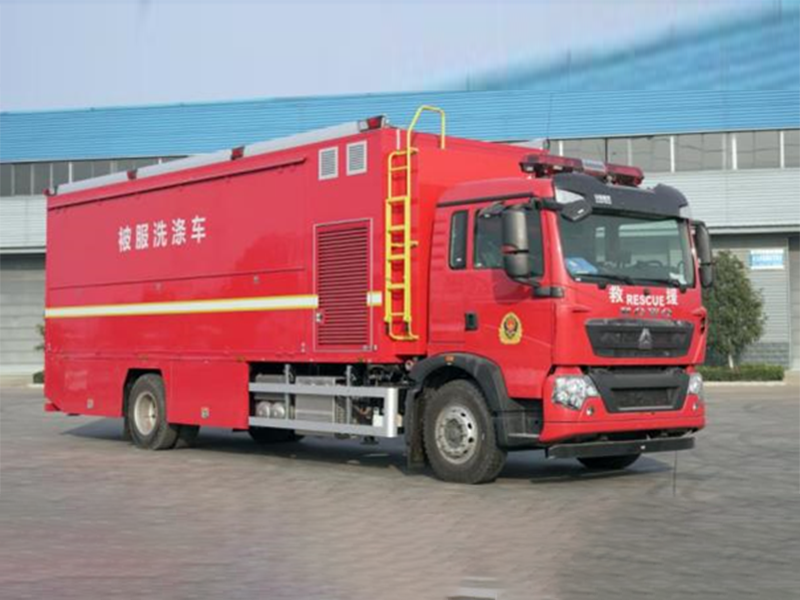

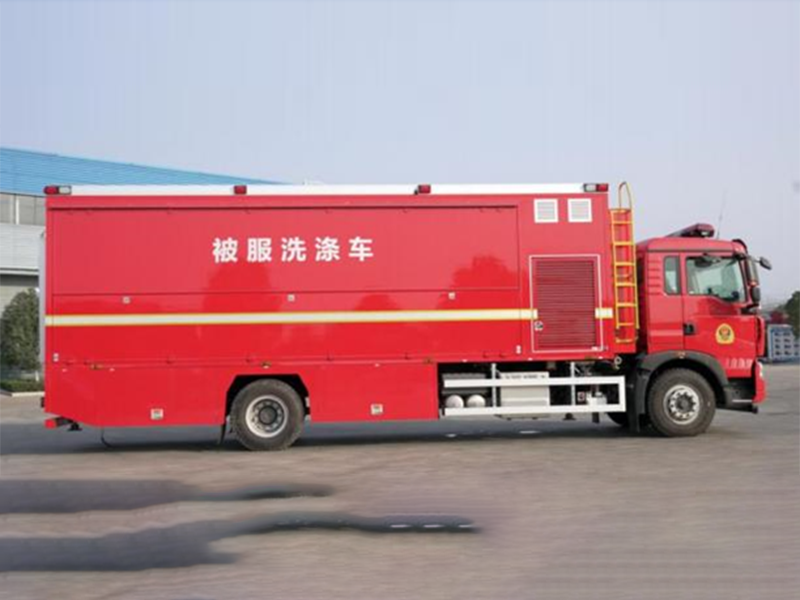

二、车辆外观

（照片仅供参考 ，请以实车为准）

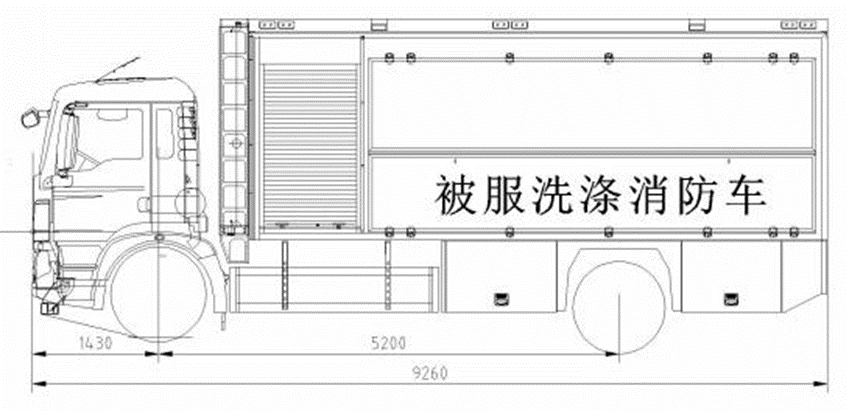

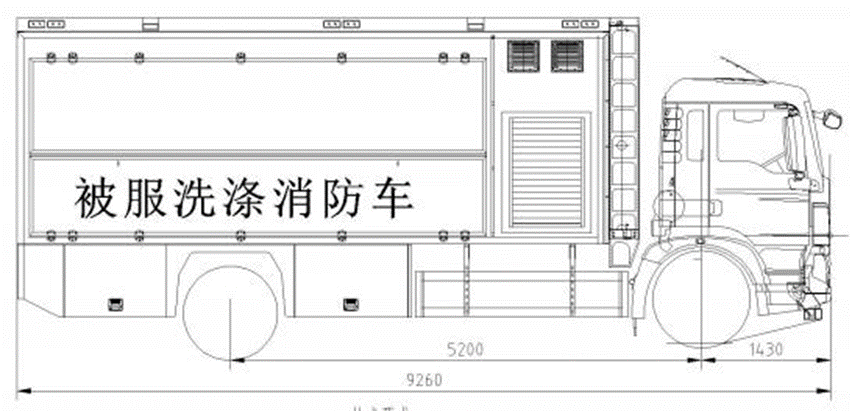

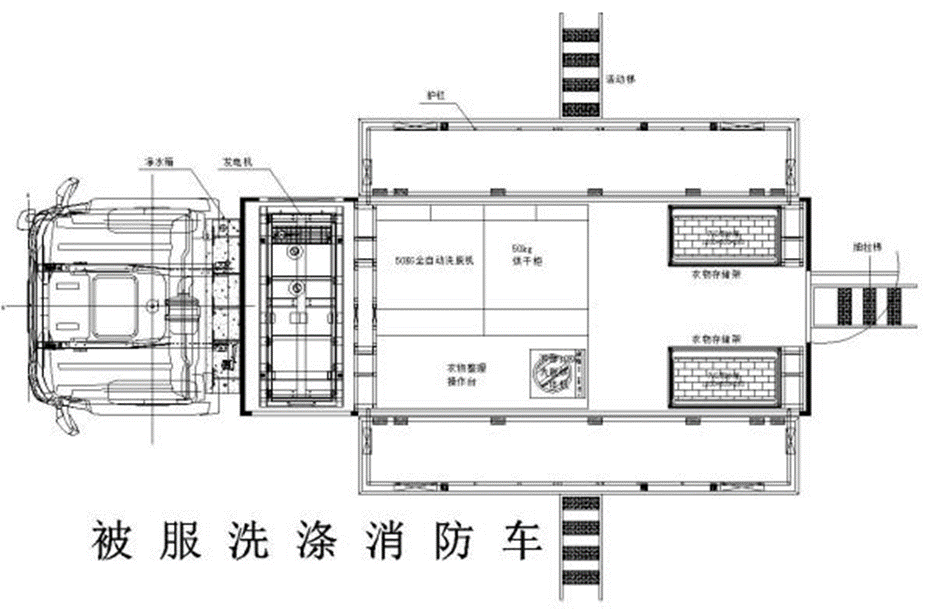

车辆改装设计布局图

配置参数

质量**  · 客户**上
