程力牌CL5140TSY6BZ型宿营车
|
【主要技术参数】 |
|||
|
产品** |
程力牌 |
公告批次 |
360 |
|
产品名称 |
CL5140TSY6BZ型宿营车 |
产品号 |
ASHSU79703R |
|
总质量(Kg) |
14000 |
罐体容积(m3) |
|
|
额定载质量(Kg) |
外形尺寸(mm) |
10330,10730×2550×3980 |
|
|
整备质量(Kg) |
13870,13805 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
准拖挂车总质量 (Kg) |
||
|
驾驶室准乘人数 (人) |
2,3 |
载质量利用系数 |
|
|
接近角/离去角( °) |
19/7,19/9 |
前悬/后悬(mm) |
1430/3500,1430/3300 |
|
轴数 |
2 |
轴距(mm) |
5800，5600 |
|
轴荷(Kg) |
5050/8950 |
**车速(Km/h) |
89,101 |
|
其它 |
该车主要用于野外住宿,洗漱等野外宿营保障,专用装置 :厢体,卧铺 ; 箱体顶部封 闭,不可开启 ; 整车长/轴距/后悬对应关系为 (mm):10330/5600/3300,10730/5800/3500; 侧防护装置为裙边结构代替,后防护材 质为Q235,焊接连接,截面尺寸宽×高(mm):100×120,下边缘离地高485mm; ABS系统 **器生产企业/型号为威伯科(上海)管理有限公司/4460046300;选装EBS,EBS系 统**器生产企业/型号为威伯科(上海)管理有限公司/EBS3; 随底盘选装驾驶室, 选装限速装置,限速89km/h ; 选装外观,选装内饰,选装后部外观样式。 |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
ZZ5187XXYN711GF1 |
底盘名称 |
厢式运输车底盘（二类） |
|
**名称 |
豪沃牌 |
生产企业 |
**重汽集团济南卡车股份有 限公司 |
|
外形尺寸(mm) |
10030,10330,10830,11150, 9750,11750×2496× 2890,3020,3320,3450 |
轮胎数 |
6 |
|
接近角/离去角( °) |
19/16,19/11 |
轮胎规格 |
275/80R22.5 18PR,11R22.5 18PR,295/80R22.5 18PR,12R22.5 18PR,11.00R20 18PR,10.00R20 18PR,295/60R22.5 18PR |
|
钢板弹簧片数 |
11/9+8,3/9+8,3/3+2,2/3+2 ,3/-,2/-,2/3,7/7+6,7/7+3 ,3/7+6,3/7+3,2/3 |
前轮距(mm) |
1950,2035 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1848,1860 |
|
排放标准 |
GB17691-2018国Ⅵ |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
MC07H.35-60 |
**重型汽车集团有限公司 |
7360 |
257 |
1、设计理念
高标准、科学改装，保证车辆具有优良可靠性能
1、车体改装符合**和行业相应标准；
2、改装后整车各项主要性能指标不低于原车性能指标；
3、根据汽车底盘（轴距、承载、额定总重）和用户需求对整车进行优化布局设计，确 保轴荷分配及左右配重应合理，同时保证具有**的工作空间，各功能区的设计科学、
合理， 避免工作时出现相互交叉影响；
4、整车设计使用年限在 10 年以上，车体各部做相应的防锈、防腐蚀处理。
5、车体改造完成后进行整车性能测试，如行驶试验、载荷平衡测试、淋雨测试等，确
保整车性能符合设计要求；
安全环保材料，保证安全
1、改装原材料采用符合相关标准并通过“CCC ”质量认证的材料，各种材料具有无污 染、绿色环保材料、防火／防水材料；胶为汉高无苯胶；各项性能符合相应材料标准；车 外螺钉、螺母、垫片等紧固件全部选用不锈钢 1Cr18Ni9Ti 材料，铆钉可采用铝铆钉；车 顶平台骨架采用矩管电泳处理；车顶平台采用铝合金花纹板；车外喷涂与原车相同的金属
漆。
2、全车采用防火材料，保证车辆的防火性能；
3、所有改装用的胶、漆、板材全部采用环保材料，保证车内环境质量；
4、改装不改变整车配重及**，保证车辆的侧向稳定性和刹车性能；
科学配重，保证车辆承载及稳定性，提高安全性
1、为确保整车性能,在整车设备选用时，我们在确保质量的前提下，尽量采用重量轻 的设备及材料，以减小整车的重量。在进行总体布置时,我们对整车设备进行了合理的布置， 注意前、后轴的轴荷分配比例及左右两侧的重量平衡，并进行校核，确保前后轴荷在厂家
规定的范围内。
2、设计采用全 3D 数模设计并运用科学合理仿真手段确保我们的车厢耐用稳固：
3、仿真及有限元分析确保车厢顶部负载 2 吨及侧碰撞负载 1.5 吨时车厢骨架相对变形
量符合相关法规标准，确保厢内设备的防护及乘员安全。
2、主要配置表（配置根据宿营人数略有变化）
|
项目 |
详细配置参数 |
品牌 |
单位 |
数量 |
|
底盘 |
重汽 ZZ5187XXYN711GF1 |
豪沃 |
辆 |
1 |
|
厢体 |
通风天窗 |
程力定制 |
套 |
2 |
|
抽拉梯 |
程力定制 |
套 |
1 |
|
|
出入门 |
程力定制 |
套 |
1 |
|
|
外推窗 |
程力定制 |
套 |
6 |
|
|
专用功能系 统 |
折叠床 |
程力定制 |
套 |
24 |
|
床头柜 |
程力定制 |
套 |
6 |
|
|
卫浴间 |
程力定制 |
套 |
1 |
|
|
电视柜 |
程力定制 |
套 |
1 |
|
|
配电系统 |
发电机（8KW柴油静音发电机） |
程力定制 |
个 |
1 |
|
空调（2匹） |
程力定制 |
个 |
2 |
|
|
暖风机（5KW） |
程力定制 |
套 |
1 |
|
|
液晶电视 |
程力定制 |
个 |
1 |
|
|
充电逆变一体机（2KW） |
程力定制 |
个 |
1 |
|
|
双电源自动转换器 |
程力定制 |
个 |
1 |
|
|
蓄电池（200A） |
程力定制 |
个 |
2 |
|
|
便携式卷线盘（30米） |
程力定制 |
个 |
1 |
|
|
外接航空插头 |
程力定制 |
套 |
1 |
|
|
卫浴间换气扇 |
程力定制 |
套 |
1 |
|
|
**系统 |
360全景行车记录仪 |
程力定制 |
套 |
1 |
|
车载电台 |
程力定制 |
套 |
1 |
|
|
**（长红1.6米） |
程力定制 |
套 |
1 |
|
|
防雷接地系统 |
程力定制 |
套 |
1 |
|
|
避雷针 |
程力定制 |
个 |
1 |
|
|
充电充气装置 |
程力定制 |
个 |
1 |
|
|
水路系统 |
500L净水箱（不锈钢） |
程力定制 |
个 |
1 |
|
200L污水箱（不锈钢） |
程力定制 |
个 |
1 |
|
|
水泵 |
程力定制 |
台 |
1 |
3、整车布局：
整车布局采用 2*2+2=6床铺的布局
布局说明：

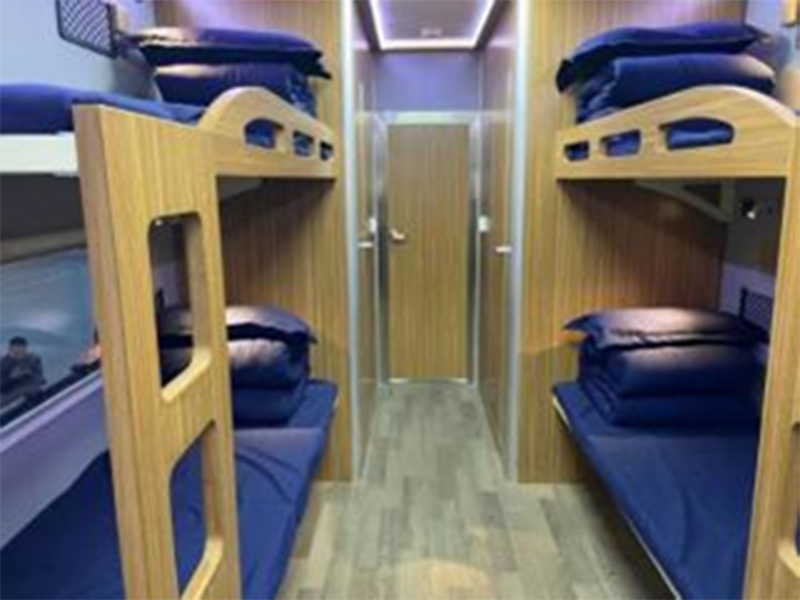

整车: 2*2=4人上下床铺布局和**单间2个床铺。采用重汽豪沃4×2底盘
车厢整体采用焊接整体框架，外蒙2.0mm铝板，车厢四角采用铝型材包边，顶部
设置铝花纹板铺设，内饰采用高档内饰板，局部软包处理，地板为木质复合地板。

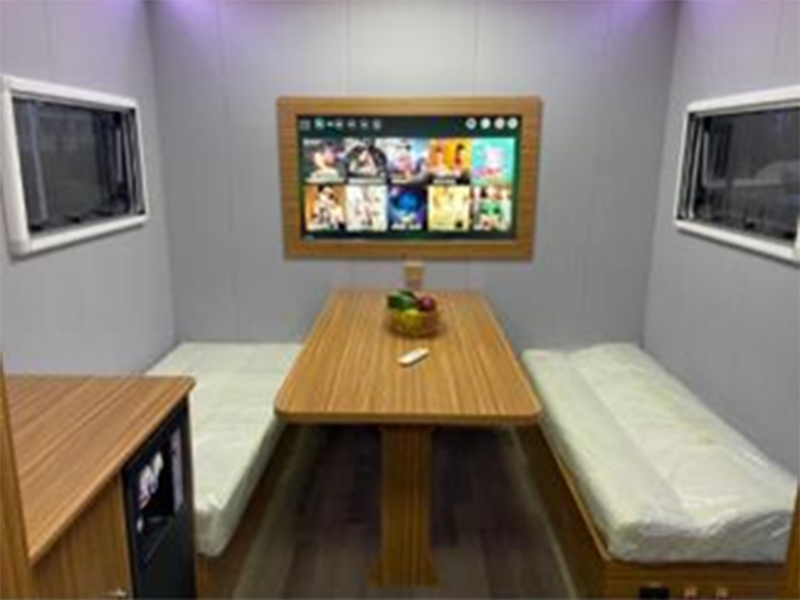

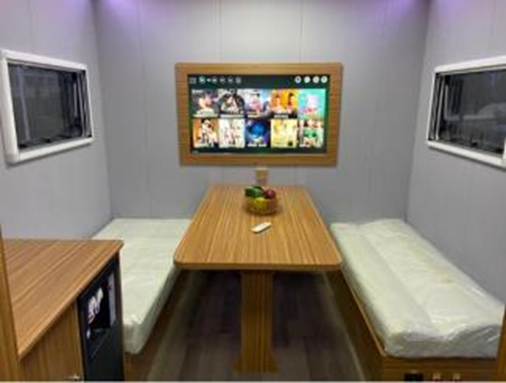

1、车辆内部分为三个部分，车厢前面为会议区，可坐4人，配合2套上下铺，**洗
手间和淋浴间分布在厢体内中间，车厢后部为**单间，里面配备2个单人床和衣柜。
2、每套床铺配有**的床头柜和置物框，厢体内配有空调和电视等设备。

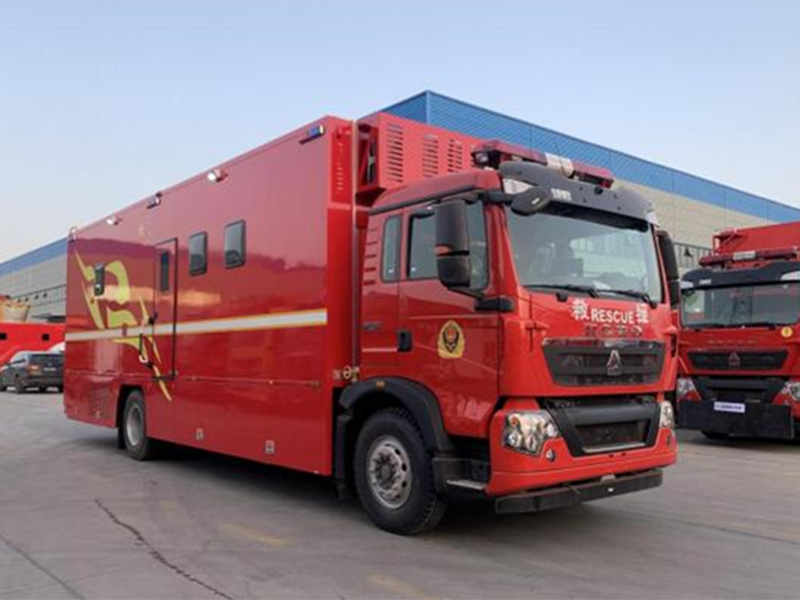

车型图片：
